Ventilation(환기) - Duct(덕트), Fan(팬), Ventilation Measurement Equipment(측정장치)



◈ Duct (덕트)



 덕트는 후드를 통해서 들어온 오염물질을 공기정화장치까지 이동시키는 통로입니다. 덕트의 크기의 선택은 미립자 물질이 덕트내에 침전되는 것을 방지하기 위하여 적절한 이동속도를 유지하면서 덕트 내의 마찰력을 최소화 시키는 것에 초점을 둡니다.



 덕트를 중간에 분기를 해야하는 경우에는 먼저 전체 공기유입량을 계산하여 1) 분기된 덕트를 통하여 유입되는 공기의 양이 적절히 비례하여 들어올 수 있도록 덕트의 사이즈를 정하고 위치를 정해주거나.

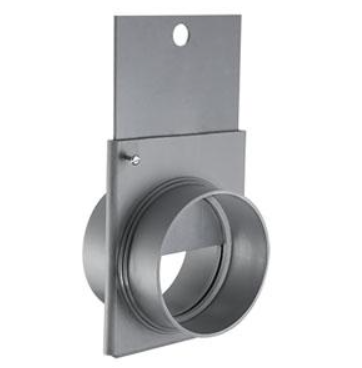

2) blast gate를 설치하여 공기의 유입량을 조절하여 줍니다.





◈ Fan (팬)



배기팬은 배기장치 내에 존재하는 공기흐름의 저항을 고려하여 배기에 필요한 공기유입량을 만드는 장치입니다. 배기팬의 종류는

  1. Axial fan - 축류 송풍기
  2. Centrifugal fan - 원심 송풍기

가 있으며 국소배기장치(Local Exhaust Ventilation: LEV)용으로는 원심 송풍기(Centrifugal fan)가 주로 사용됩니다.



※ 송풍기의 정압 계산

SP fan = 송풍기의 정압

SP out = 배출구의 정압

SP in = 흡입구의 정압

VP in = 흡입구의 속도압





◈ Ventilation Measurement Equipment (측정 장치)



Ventilation을 측정하는 장치로는 ① 피토 튜브(Pitot Tubes), ② 회전 베인 풍속계(Rotating Vane Anemometer), ③ 열선 풍속계(Thermal Anemometer) 등이 있습니다.



① 피토 튜브 (Pitot tube)



② 회전 베인 풍속계 (Rotating Vane Anemometer)

 송풍량이 많은 환기시스템을 측정할 때 사용하며 회전 베인 풍속계는 덕트 면적의 5%를 초과하지 않는 것이 좋습니다



③ 열선 풍속계 (Thermal Anemometer)
